विवरण
तकनीकी पैरामीटर
उत्पाद विशिष्टता
रिचार्जेबल लिथियम आयन कोशिका
नमूना : एचडब्ल्यू 40152S 17एएच/3.2V
1. दायरा
यह विनिर्देश लिथियम आयन रिचार्जेबल सेल के प्रकार और आकार, प्रदर्शन, तकनीकी विशेषताओं, चेतावनी और सावधानी का वर्णन करता है। विनिर्देश केवल झेजियांग ज़िंगहाई एनर्जी टेक्नोलॉजी कंपनी लिमिटेड द्वारा आपूर्ति की गई HW 40152S सेल पर लागू होता है।
2. परिभाषा
2.1 रेटेड क्षमता:
रेटेड क्षमता {{0}}आह, वह क्षमता जो तब प्राप्त होती है जब एक सेल को 25±2.5 ओसी पर वोल्टेज 2.0 वी पर 2-घंटे की दर से डिस्चार्ज किया जाता है।
2.2 मानक शुल्क तरीका:
25±2.5 OC पर, 0.5C के निरंतर करंट पर 3.65V तक चार्ज किया जाता है, और फिर, 3.65V के निरंतर वोल्टेज के साथ चार्ज किया जाता है जब तक कि चार्ज करंट 0.01C से नीचे न गिर जाए।
2.3 मानक निर्वहन तरीका:
25±2.5 OC पर, 1C की स्थिर धारा पर 2.5 V तक डिस्चार्ज किया जाता है।
3. सेल प्रकार, बार कोड, एपियारेंस, और DIMENSIONS
3.1 सेल प्रकार
एचडब्ल्यू 40152एस

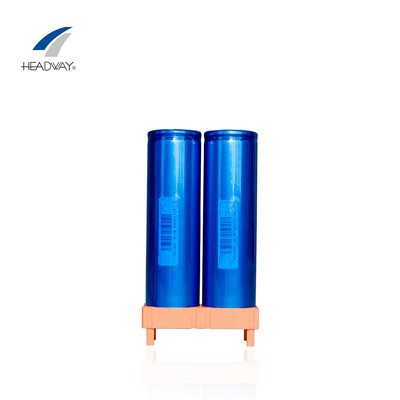

3.2 सेल बार कोड और दिखावे
3.3 सेल DIMENSIONS:
4. कक्ष विनिर्देश (ताजा कक्ष परीक्षण पर 25 ± 2.5OC, का उपयोग करते हुए स्टैंडरd चार्ज और डिस्चार्ज जब तक कि अन्यथा निर्दिष्ट न हो)
|
वस्तु |
विनिर्देश |
|
नाममात्र क्षमता |
17Ah @ 0.5C |
|
न्यूनतम क्षमता |
16.5Ah @ 0.5C |
|
नाममात्र वोल्टेज |
3.2V |
|
अधिकतम चार्जिंग वोल्टेज |
3.65 ±0.05 V |
|
डिस्चार्ज समाप्ति वोल्टेज |
2.5 ±0.05 V |
|
वर्तमान शुल्क |
मानक शुल्क: 0.5C अधिकतम चार्ज: 2C जब T 10 OC से अधिक या उसके बराबर हो अधिकतम चार्ज: 1C जब 10 OC, T से अधिक या उसके बराबर, 0 OC से अधिक या उसके बराबर अधिकतम शुल्क: {{0}}. 1C जब 0 OC, T से अधिक या उसके बराबर हो, - 10 OC से अधिक या उसके बराबर हो |
|
करंट डिस्चार्ज करें |
मानक निर्वहन: 3C अधिकतम डिस्चार्ज: 7C अधिकतम तत्काल डिस्चार्ज: 15C |
|
अनुशंसित चार्ज और डिस्चार्ज सेल सतह तापमान |
शुल्क: 0-45 OC डिस्चार्ज: -20-60 OC |
|
अधिकतम स्वीकार्य शुल्क और निर्वहन कोशिका सतह तापमान। चार्जिंग और इन शर्तों पर होगा डिस्चार्ज कोशिका चक्र जीवन को छोटा करें। |
शुल्क: 60 OC डिस्चार्ज: 75 OC |
|
आर्द्रता सीमा |
0-90%RH (कोई संघनित नहीं) |
|
आंतरिक प्रतिरोध |
4mOhm से कम या उसके बराबर (AC प्रतिबाधा, 1000HZ) |
|
कोशिका आयाम |
ऊँचाई: 165 मिमी अधिकतम व्यास: 41.0मिमी अधिकतम |
|
वज़न |
460±10 g |
5. तकनीकी विशेषताएँ
5.1 इलेक्ट्रॉनिक प्रदर्शन (ताजा सेल परीक्षण)। पर 25 ± 2.5OC, मानक शुल्क और निर्वहन जब तक कि अन्यथा निर्दिष्ट न हो)
|
नहीं। |
वस्तु |
मानदंड |
|
|
5.1.1 |
स्राव होना दर क्षमता |
3C पर निर्वहन क्षमता |
16.3Ah से अधिक या उसके बराबर |
|
5C पर निर्वहन क्षमता |
15.8Ah से अधिक या इसके बराबर |
||
|
10C पर डिस्चार्ज क्षमता |
15.3Ah से अधिक या उसके बराबर |
||
|
5.1.2 |
चक्र जीवन |
3000वें चक्र की डिस्चार्ज क्षमता @ 100% डीओडी |
13.6Ah से अधिक या उसके बराबर |
|
5.1.3 |
कम ऊँची तापमान स्राव होना प्रदर्शन (0.5C स्राव होना) |
- 10 OC पर डिस्चार्ज क्षमता |
10.2Ah से अधिक या उसके बराबर |
|
0 OC पर डिस्चार्ज क्षमता |
12.7Ah से अधिक या उसके बराबर |
||
|
60 ओसी पर डिस्चार्ज क्षमता |
16.5Ah से अधिक या उसके बराबर |
||
|
5.1.4 |
भंडारण प्रदर्शन |
28d भंडारण के बाद अवशिष्ट क्षमता |
16.2Ah से अधिक या इसके बराबर |
|
28 दिन भंडारण के बाद पुनर्प्राप्ति क्षमता |
16.5Ah से अधिक या उसके बराबर |
|
सी-रेट |
मध्यम वोल्टेज/वी |
चोटी तापमान/डिग्री |
तापमान वृद्धि/डिग्री (कमरे का तापमान 26 डिग्री है) |
|
1C |
3.17 |
30. 1 |
4. 1 |
|
3C |
3.06 |
38.3 |
12.3 |
|
5C |
2.98 |
44.3 |
18.3 |
|
7C |
2.9 |
50 |
24 |
|
10C |
2.75 |
56. 1 |
30. 1 |
5.2 पर्यावरण एवं सुरक्षा सीविशेषताएँ
|
वस्तु |
परीक्षा तरीका |
मानदंड |
|
5.2. 1 ओवर डिस्चार्ज |
कट-ऑफ के लिए बैटरी डिस्चार्ज के तहत वोल्टेज, फिर 0 के साथ डिस्चार्ज। 1C, जब तक बैटरी का वोल्टेज शून्य है. |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
|
5.2.2 अधिक शुल्क |
बैटरी पूरी तरह चार्ज होने के बाद ओवरचार्ज करें 0.5C एक घंटे के लिए। |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
|
5.2.3 रिवर्स चार्ज |
बैटरी पूरी तरह चार्ज होने के बाद, 1/6C पर रिवर्स करंट के लिए निरंतर करंट चार्जिंग 8h. |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
|
5.2.4 130 डिग्री उच्च तापमान |
बैटरी पूरी तरह चार्ज होने के बाद, बैटरी 3OC ~ 7OC/मिनट के लिए ओवन में रखा जाता है तापन दर, तापमान 130 OC तक बढ़ गया प्रारंभ समय के बाद, और (130 ± 2) ओसी 1 घंटे के भीतर सुरक्षा की तापमान सीमा। |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
|
5.2.5 उच्च और निम्न तापमान प्रभाव |
जब बैटरी पूरी तरह चार्ज हो जाए, तो उसे ठंडे बस्ते में डाल दें -40 1 घंटे के लिए ओसी, फिर 1 घंटे के लिए 85 ओसी पर रोकें, करें ऐसा चक्र 32 बार करें, फिर नीचे हटा दें 6 घंटे के लिए कमरे का तापमान। |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
|
5.2.6 कंपन |
जब बैटरी पूरी तरह चार्ज हो जाए, तो बैटरी को एक घंटे के लिए आयाम 2 मिमी, आवृत्ति 10 हर्ट्ज -30 हर्ट्ज की कंपन तालिका पर रखें। |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव, नहीं विकृति. |
|
5.2.7 मुक्त गिरावट |
बैटरी पूरी तरह चार्ज होने के बाद, बैटरी को चलने दें की ऊंचाई से कठोर लकड़ी पर गिरना 20 मिमी की मोटाई के साथ, प्रत्येक सतह के लिए एक बार। |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
|
5.2.8 भिगोना |
बैटरी पूरी तरह से चार्ज होने के बाद, बैटरी को कमरे के तापमान पर सिंक किया गया था, गहराई 24 घंटे के भीतर सेल की सतह के विसर्जन के अधीन होगी, फिर 6 घंटे के लिए कमरे के तापमान के तहत बाहर ले जाया जाएगा। |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
|
5.2.9 बाहर निकालना |
बैटरी पूरी तरह चार्ज होने के बाद, बैटरी विशेष उपकरणों से सतह को निचोड़ा गया जब तक बैटरी का आयाम 1 ~ में परिवर्तित नहीं हो जाता 3 मिमी. |
कोई विस्फोट नहीं, कोई आग नहीं |
|
5.2. 10 शॉर्ट सर्किट |
जब बैटरी पूरी तरह चार्ज हो जाए, तो आंतरिक प्रतिरोध 50mΩ से अधिक नहीं बैटरी से जुड़ने वाले तार सकारात्मक और 1 घंटे के लिए नकारात्मक चरम सीमा। |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
|
5.2.11 स्थिर तापमान/घंटा नमी/गर्मी |
बैटरी पूरी तरह चार्ज होने के बाद सापेक्ष आर्द्रता 90% ~ 95% निरंतर तापमान और आर्द्रता बॉक्स, 48 घंटे की अवधि, फिर कमरे से बाहर निकालें 6 घंटे तक तापमान. |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
|
5.2. 12 कील |
एक कील (व्यास: 2.5~5मिमी) घुसाई जाती है पूरी तरह से केंद्र के माध्यम से लंबवत आवेशित कोशिकाएँ। |
कोई विस्फोट नहीं, कोई आग नहीं, नहीं रिसाव |
6. लिथियम-आयन सेल को संभालने में चेतावनी
सेल के लीक होने, गर्म होने, विस्फोट होने की संभावना को रोकने के लिए कृपया निम्नलिखित सावधानियां बरतें:
सेल को पानी में न डुबोएं;
सेल का उपयोग न करें और न ही आग या हीटर जैसे ताप स्रोत के पास छोड़ें;
चार्ज करते समय, विशेष रूप से उस उद्देश्य के लिए सेल चार्जर का उपयोग करें;
सकारात्मक और नकारात्मक टर्मिनलों को उल्टा न करें;
सेल को आग या हीटर में न फेंकें;
सेल को सीधे विद्युत आउटलेट से न जोड़ें;
सेल को आग या हीटर में न फेंकें;
सकारात्मक और नकारात्मक टर्मिनल को सीधे धातु की वस्तुओं से न जोड़ें;
हार, हेयरपिन जैसी धातु की वस्तुओं के साथ सेल का परिवहन और भंडारण न करें; सेल को सीधे सोल्डर न करें;
कोशिका को कील या अन्य नुकीली वस्तु से न छेदें।
सेल को लंबे समय तक कम एसओसी के साथ न छोड़ें, लंबी अवधि के भंडारण (6 महीने से कम) के लिए सेल को लगभग 50% के साथ रखना चाहिए। प्रत्येक 6 महीने के बाद सेल को 50% एसओसी पर चार्ज करना चाहिए।
7.shipping
परिवहन के दौरान, बैटरी को तीव्र कंपन, प्रभाव, ध्रुवीकरण, भीगने से बचाएं।
